Quelles températures dans les conduits de cheminée ?

Même s’ils reposent tous sur le principe de la combustion, les appareils de chauffage au bois, au gaz et au fioul ne rejettent pas des fumées à la même température. Selon le type d’appareil, le combustible ou encore la technologie embarquée, la température des fumées et leur composition varient.

C’est pour cette raison qu'il existe une grande diversité de conduits de cheminée disponibles. Chaque usage, chaque puissance, et chaque configuration d'installation nécessite un système adapté. On répond ici à plusieurs questions que vous nous posez.

La température des fumées à l’intérieur des conduits est-elle toujours la même ?

Non, les températures de fumées ne sont pas toutes identiques, et les écarts peuvent être très importants. Quatre facteurs principaux expliquent ces différences :

- La nature des appareils (foyer fermé, insert, poêle, cuisinière, chaudière…) : chaque appareil a son propre régime de fonctionnement, sa puissance et son rendement,
- Le combustible utilisé (bois bûches, granulés de bois, gaz et fioul sont les plus courants) : chaque énergie possède un pouvoir calorifique et une combustion spécifiques qui influencent directement la température des fumées,
- La technologie de l’appareil (appareil à condensation, appareil basse température, appareil étanche…),
- La génération de l'appareil : les technologies ont beaucoup évolué au fil des années de sorte que l'on puisse récupérer un maximum d’énergie avant rejet des fumées. Très logiquement, les appareils les plus récents sont donc bien plus performants que les anciens en matière de rendement énergétique.

D’autres facteurs influencent aussi la température des fumées :

- Le tirage du conduit de fumée,
- Le réglage de l’appareil,
- La qualité du combustible,
- Le régime d’utilisation, soit au ralenti, soit optimal, soit à pleine puissance (lié notamment au chargement en combustible et à la gestion de l'arrivée d'air).

La température en sortie de buse d’appareil est-elle la même qu'en sortie de toit ?

Non, au fur et à mesure qu’elle progresse dans le conduit d’évacuation, la fumée perd en température. Elle décroit plus ou moins rapidement en fonction de plusieurs facteurs en lien avec le conduit de fumée :

- Son tracé (est-il droit ou dévoyé ? comporte-t-il des coudes, des tés ? y-a-t-il une traversée de paroi ? etc.),
- Son environnement (local habité, local non habité, ou extérieur),
- Ses caractéristiques thermiques,
- Et son fonctionnement (le conduit est-il isolé ? concentrique ?).

Pour un conduit isolé THERMINOX de classe T450 (450°C maximum en fonctionnement en continu), la chute minimale de température est d'environ 20°C par mètre selon les conditions.

L’isolation haute densité de 30 mm en laine de roche du THERMINOX sert à limiter les déperditions thermiques. Cela permet de maintenir une température suffisante pour garantir un bon tirage, et éviter ainsi la condensation et le bistrage.

Le bistre résulte des suies (des imbrûlés) et de la condensation qui se forme quand la fumée est froide. On favorise le bistre avec une combustion pauvre en air et un conduit mal isolé.

Enfin, notez que même si vous utilisez votre poêle à bois à très bas régime, ce qui est très fortement déconseillé (!), le conduit d’évacuation de fumées doit être capable de supporter les températures d’un fonctionnement nominal... voire supérieures.

→ Voir pourquoi un conduit doit supporter des températures supérieures à celles des fumées

Quelle est la température de la fumée dans un conduit ?

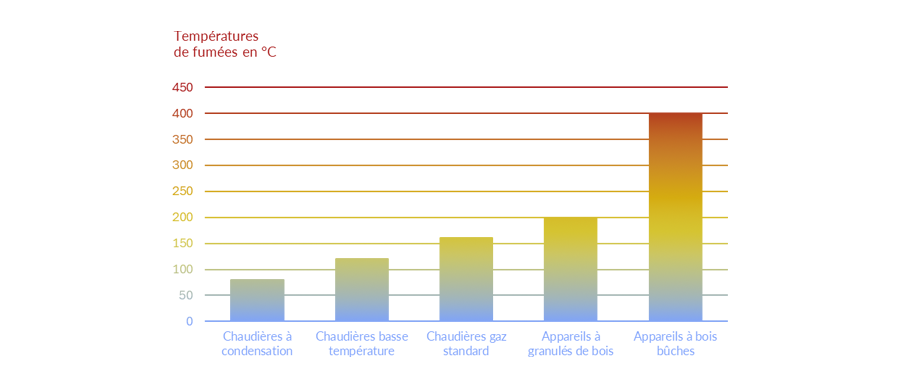

Voici les fourchettes de températures de fumées mesurées en sortie d’appareil pendant la phase de combustion :

- Chaudières à condensation : fumées inférieures à 80°C
- Chaudières basse température : fumées comprises entre 90°C à 120°C
- Chaudières gaz standard (dites atmosphériques ou à non-condensation) : fumées comprises entre 130°C et 160°C
- Appareils à granulés de bois (poêles, chaudières…) : fumées comprises entre et 100°C et 200°C
- Appareils à bois bûches (chaudières, poêles, inserts, foyers fermés) : fumées comprises entre 250°C et 400°C (les appareils bois bûches produisent des températures plus élevées)

En comparant ces valeurs, on comprend à quel point les contraintes thermiques sont différentes d’un système à l’autre et pourquoi les solutions techniques développées pour équiper ces types d'appareils sont différentes.

On comprend également pourquoi les conduits de cheminées méritent une attention toute particulière lors de leur fabrication, de leur installation et de toute la durée de leur utilisation.

Température de surface des conduits de fumée : que dit le DTU 24.1 ?

Nous venons de parler des températures des fumées à l'intérieur des conduits, mais qu'en est-il de la température de la paroi extérieure des conduits de fumée ?

La température de surface externe du conduit de fumée, simple ou double paroi, ne doit pas excéder 50°C dans les parties habitables, et 80°C dans les parties non habitables*.

Deux exceptions cependant :

- Dans le cas d'une chaufferie ou d'une mini chaufferie : le personnel étant considéré comme qualifié et averti,
- Dans le cas d’appareil disposé au sol (poêle et cuisinière) fonctionnant au bois ou au charbon dans la mesure où l’appareil lui-même présente le risque.

*Dans des parties non habitables, un coffrage est à prévoir si la température dépasse 80°C.

Comment l’habillage ventilé DESIGN’UP réduit la température de contact ?

L’habillage ventilé DESIGN’UP ne réduit pas à proprement parler la température de la surface du conduit de raccordement mais crée un "bouclier" thermique autour de celui-ci, ce qui empêche tout contact direct avec le conduit. D'un point de vue thermique, il remplit une double fonction :

- Réduction du rayonnement : l’habillage n’est pas en contact direct avec le conduit et l’espace intermédiaire limite la transmission thermique.
- Refroidissement par convection naturelle : les ouvertures basse et haute créent une circulation d’air. L’air plus frais entre par le bas, se réchauffe en circulant vers le haut et est évacué par le haut.

Alors que la distance de sécurité impose un écart de 3 fois minimum le diamètre nominal du conduit de raccordement entre le conduit et toute paroi combustible (avec un minimum de 37,5 cm), l’habillage ventilé DESIGN'UP permet de diviser par 3 cet écart. La distance de sécurité est donc réduite à 1 fois le diamètre du conduit de raccordement.

D'un point de vue esthétique, la solution DESIGN'UP permet en plus de personnaliser son installation.

→ Trouver mon habillage ventilé DESIGN'UP Cheminées Poujoulat

Pourquoi un conduit doit supporter des températures supérieures à celles des fumées ?

Un conduit ne doit pas seulement résister aux températures “normales”. Il doit aussi résister :

- Aux pics de température,
- Aux erreurs d’usage,
- Aux feux qui pourraient se déclencher dans la cheminée (un feu de cheminée peut dépasser 1000°C).

Un conduit conforme ne doit ni se déformer, ni transmettre un incendie aux matériaux combustibles à proximité.

Dans son calepin de chantier dédié aux Appareils de chauffage divisé à bûches, le PACTE précise par exemple que pour ce type d’appareil, « le conduit de fumée raccordé doit être apte à supporter des températures déclarées par le fabricant à la buse de l’appareil (augmentées de 50°C) et être désigné comme résistant au feu de cheminée (classe « G »). »

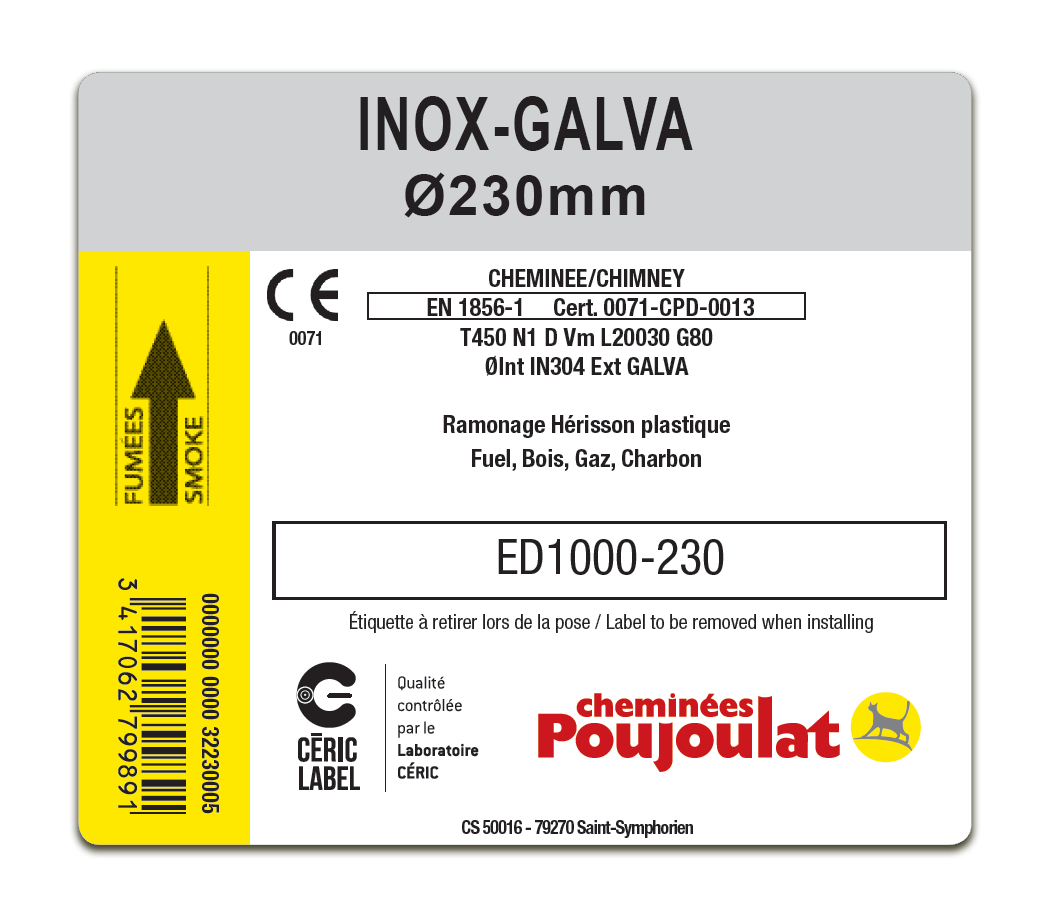

C’est pourquoi la lecture de la désignation produit est essentielle. Elle indique :

- La classe de température correspond à la température normale d’utilisation en C°
- La classe de pression correspond à la pression maximum autorisée dans le conduit
- La classe de résistance aux condensats précise si le conduit tolère ou non la présence de condensat
- La résistance à la corrosion
- La nuance d’acier du conduit (L20, L50 ou L70) et l'épaisseur du matériau du conduit intérieur (030, 040...)
- La classe de résistance au feu de cheminée
- La distance de sécurité par rapport aux combustibles, exprimée en mm

→ Comment lire la désignation du conduit sur l'étiquette du produit

Respecter la distance de sécurité, c'est la base !

La distance de sécurité correspond à l’espace minimal à maintenir entre la paroi extérieure du conduit (ou l’âtre du foyer) et tout matériau combustible : bois, plaque de plâtre avec isolant, ossature, mobilier, etc. Cette distance dépend :

- De la classe de température du conduit (T450, T600…),
- De sa résistance thermique (conduit simple paroi ou isolé),
- De sa désignation produit, en accord avec les exigences de la norme NF EN 1443.

Ces exigences sont mises en œuvre par le DTU 24.1, ainsi que par les Avis Techniques (ATec) ou Documents Techniques d’Application (DTA). Et en cas d’écart entre ces derniers et l'étiquette de désignation, on applique toujours la valeur la plus exigeante.

C'est le cas pour un conduit THERMINOX qui, dans sa désignation selon la norme européenne est G50, la norme Française NF DTU24.1 requérant une distance de sécurité de 80 mm compte tenu de sa classe de température et de son coefficient d'isolation.

Respecter cette distance, c’est garantir que la chaleur transmise par rayonnement ou conduction ne puisse jamais déclencher un départ de feu dans les éléments situés à proximité. La distance de sécurité est à respecter sur tout le tracé du conduit, aussi bien dans les parties habitables que dans les parties non habitables.
